Simbología para conductores eléctricos según C.N.E. del Perú.

Código Nacional de Electricidad Descarga

Calibración de conductores eléctricos.

El calibre de los conductores eléctricos se expresa según el número de la galga. La más usada es la B.S., [Brown Sharpe) llamada también A.W.G. (American Wire Gauge). Cada calibre corresponde a un número de la galga. Los números más comunes en la práctica van desde el 4 / O (No. 0000) 3 / O (No. 000) 2 / O (No. 00) 1 / O (No. O) 1, sigue hasta el No. 40. Cada número tiene una equivalencia con el diámetro del conductor medido en pulgadas y en milímetros. La tabla No. 1 indica esa equivalencia entre algunos números de la galga A.W.G. (final de página). Nótese que cuanto mayor sea el número de la galga menor es el diámetro del conductor, es decir, que el número 16 es más delgado que el-No. 14, mientras que el No. 12 es más grueso que el No. 14. También se puede observar que cada tres números de galga en orden ascendente, la resistencia es aproximadamente el doble y la sección (en mm o pulgadas) es la mitad, ejemplo: Tenemos el alambre No. 12 cuya sección es 3,3- mm y tres números más en orden ascendente, en la tabla tendríamos el No. 15′ cuya sección es de 1.65 mm.

MEDICIÓN del DIÁMETRO

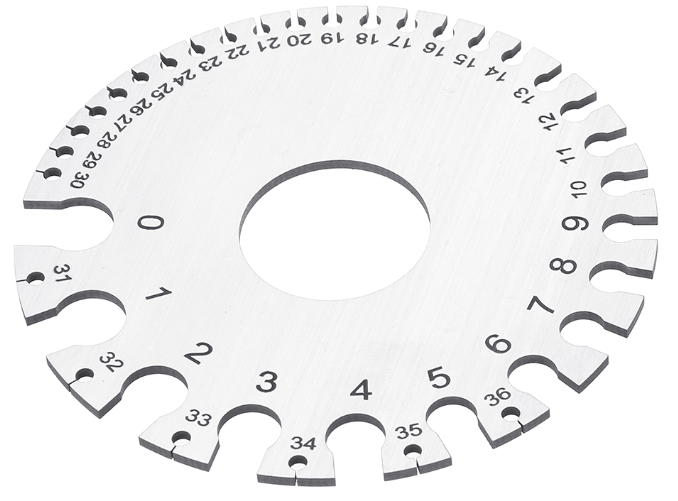

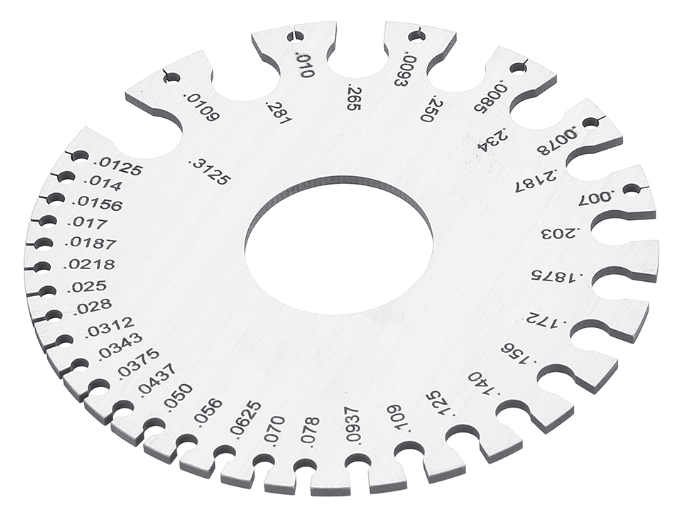

En electricidad se usa de preferencia una galga llamada calibrador de alambres. Es un disco metálico con ranuras periféricas correspondientes a los calibres del sistema B.S. (A.W.G.).

Conductores para baja tensión:

Definición.

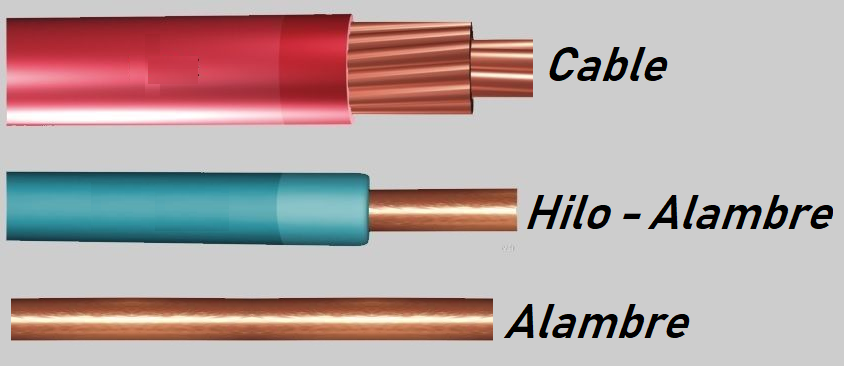

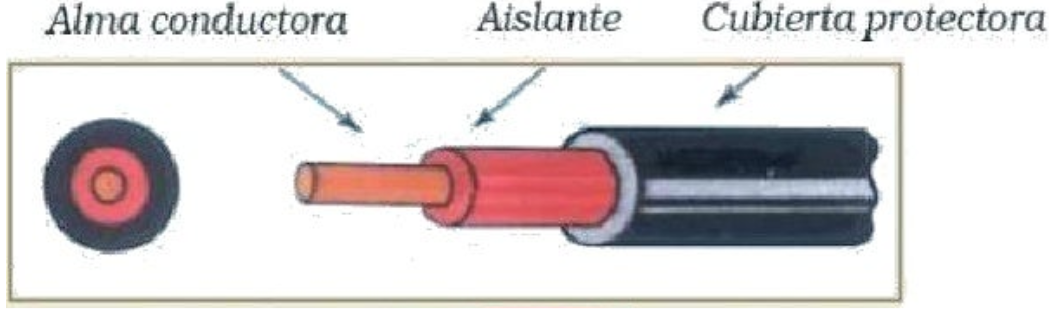

Son filamentos hechos de material conductor como el cobre o el aluminio que se utilizan para el paso y distribución de la corriente eléctrica. por lo general están cubiertos por un material aislante a manera de protección.

En la actualidad se fabrican conductores eléctricos de cobre o de aluminio bañado en cobre.

Tipos.

Alambres principales del alimentador: Los alambres del alimentador principal son los que conectan del servicio a la casa. Están hechos con alambre THHN trenzado o sólido y el alambre instalado es un 25% más grande que la carga requerida.

Alambres de alimentación del panel: los alambres de alimentación del panel generalmente son THHN con aislamiento negro. Estos se utilizan para alimentar la caja de conexiones principal y los paneles del interruptor . Al igual que los alambres del alimentador principal, los alambres deben tener una clasificación de al menos el 25% más que la carga real.

Conductores de cobre THHN Descarga

Cable forrado no metálico: Estos cables también se conocen como cables de construcción no metálicos o cables NM. Cuentan con una chaqueta de plástico flexible con dos a cuatro cables (los cables TECK están cubiertos con aislamiento termoplástico) y un cable pelado para la conexión a tierra. Las variedades especiales de este cable se utilizan para uso subterráneo o al aire libre, pero los cables recubiertos no metálicos NM-B y NM-C son la forma más común de cableado residencial en interiores.

Cables NM

Cable alimentador subterráneo: Estos cables son bastante similares a los cables NM, pero en lugar de que cada cable esté envuelto individualmente en termoplástico, los cables se agrupan e incrustan en el material flexible. Disponible en una variedad de tamaños de calibre, los cables UF a menudo se utilizan para iluminación exterior y aplicaciones en el suelo. Su alta resistencia al agua los hace ideales para áreas húmedas como jardines, lámparas abiertas, bombas, etc.

Cables UF

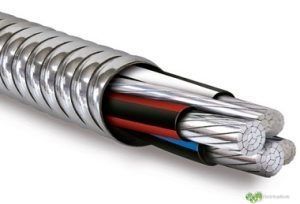

Cable revestido metálico: también conocidos como cables blindados o BX, los cables con cubierta de metal a menudo se utilizan para suministrar electricidad a la red o para electrodomésticos grandes. Cuentan con tres cables de cobre trenzados (un cable para la corriente, uno de tierra y uno neutro) que están aislados con polietileno reticulado, camas de PVC y un revestimiento de PVC negro. Los cables BX con revestimiento de alambre de acero a menudo se usan para aplicaciones al aire libre e instalaciones de alto estrés.

Cable BX

Cable multiconductor: este es un tipo de cable que se usa comúnmente en los hogares, ya que es fácil de usar y está bien aislado. Los cables multiconductores o multinúcleo (MC) tienen más de un conductor, cada uno de los cuales está aislado individualmente. Además, se agrega una capa de aislamiento externo para mayor seguridad. Diferentes variedades se utilizan en las industrias, como el “cable de serpiente” multinúcleo de audio utilizado en la industria de la música.

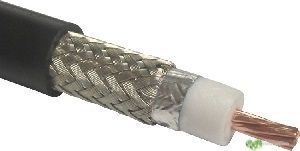

Cable coaxial: un cable coaxial (a veces heliax) tiene una capa aislante tubular que protege un conductor interno que además está rodeado por un protector tubular, y también puede tener una cubierta exterior para un aislamiento adicional. Llamado ‘coaxial’ ya que los dos escudos internos comparten el mismo eje geométrico, estos cables se utilizan normalmente para transportar señales de televisión y conectar equipos de video.

cable coaxial

Cable de par trenzado no apantallado: como su nombre lo indica, este tipo consta de dos cables que están retorcidos. Los cables individuales no están aislados, lo que hace que este cable sea perfecto para transmisión de señal y aplicaciones de video.

Dado que son más asequibles que los cables de fibra óptica o coaxiales, los cables UTP a menudo se utilizan en teléfonos, cámaras de seguridad y redes de datos. Para uso en interiores, los cables UTP con alambres de cobre o núcleos de cobre sólido son una opción popular, ya que son flexibles y se pueden doblar fácilmente para la instalación en la pared.

cable UTP

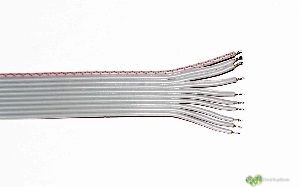

Cable de cinta: Los cables de cinta se utilizan a menudo en computadoras y periféricos, con varios cables conductores que corren paralelos entre sí en un plano, lo que les da un parecido visual a las cintas planas. Estos cables son bastante flexibles y solo pueden manejar aplicaciones de bajo voltaje.

Cable de enterrado directo: también conocido como DBC, estos cables son cables de fibra óptica coaxiales o agrupados especialmente diseñados, que no requieren ningún revestimiento adicional, aislamiento o tuberías antes de ser enterrados bajo tierra. Cuentan con un núcleo de metal pesado con muchas capas de revestimiento de metal con bandas, revestimientos de goma pesados, gel de absorción de impactos y cinta reforzada con hilo envuelto a prueba de agua. La alta tolerancia a los cambios de temperatura, la humedad y otros factores ambientales los convierten en una opción popular para los requisitos de transmisión o comunicación.

Cable de doble “cable”: son cables planos de dos hilos que se utilizan para la transmisión entre una antena y un receptor, como la televisión y la radio.

Cable twinaxial: esta es una variante de los cables coaxiales, que presenta dos conductores internos en lugar de uno y se usa para señales de alta velocidad a muy corto alcance.

Cable emparejado: con dos conductores aislados individualmente, este cable se usa normalmente en aplicaciones de CC o AC de baja frecuencia.

Par trenzado: este cable es similar a los cables emparejados, pero los cables aislados internos están retorcidos o entrelazados.

Ver ELECTROCABLES

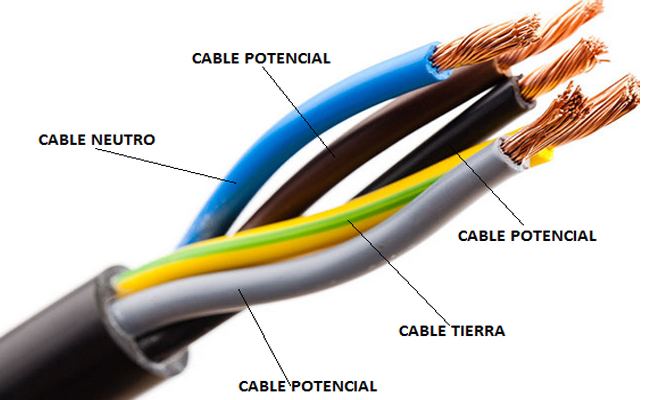

colores

El conductor neutro se identificará con el color azul.
El conductor de protección (tierra) se identificará por el color verde-amarillo.
El conductor de fase se identificará por los colores marrón o negro, generalmente. En circuitos trifásicos cada fase se identificará con un color diferente, y en circuitos monofásicos debe ser negro o marrón. Cuando se considere necesario identificar tres fases diferentes, se utilizará también el gris.

Los cables unipolares de tensión asiganda 0,671 kV con aislamiento y cubierta no tienen aplicados diferentes colores. El instalador deberá identificar los conductores mediante medios apropiados (etiquetas, señalizador…) en cada extremo del cable.
