SENSORES DE PROXIMIDAD.
La necesidad de detectar la presencia de objetos esta muy vinculada al correcto desempeño de una máquina o proceso, dada la importancia de conocer exactamente dónde se ubica un objeto, o para saber si el objeto se encuentra en un determinado punto. Ya sea para contar piezas, movilizarlas, o accionar otros mecanismos en base a la posición del objeto, los sensores de proximidad son una pieza fundamental en la industria.
DEFINICIÓN
Un sensor en la industria es un objeto capaz de variar una propiedad ante magnitudes físicas o químicas, llamadas variables de instrumentación, y transformarlas con un transductor en variables eléctricas. Las variables de instrumentación pueden ser por ejemplo: intensidad lumínica, temperatura, distancia, aceleración, inclinación, presión, desplazamiento, fuerza, torsión, humedad, movimiento, pH, etc. Una magnitud eléctrica puede ser una resistencia eléctrica (como en una RTD), una capacidad eléctrica (como en un sensor de humedad), una tensión eléctrica (como en un termopar), una corriente eléctrica , etc.
CON CONTACTO.
INTERRUPTOR DE POSICIÓN
DEFINICIÓN
Se emplean para detectar el final del recorrido o la posición límite de componentes mecánicos. Por ejemplo: saber cuando una puerta o una ventana que se abren automáticamente están ya completamente abiertas y por lo tanto el motor que las acciona debe pararse.
Los principales son los llamados fines de carrera (o finales de carrera). Se trata de un interruptor que consta de una pequeña pieza móvil y de una pieza fija que se llama NA, normalmente abierto, o NC, normalmente cerrado.
La pieza NA está separada de la móvil y sólo hace contacto cuando el componente mecánico llega al final de su recorrido y acciona la pieza móvil haciendo que pase la corriente por el circuito de control.
La pieza NC hace contacto con la móvil y sólo se separa cuando el componente mecánico llega al final de su recorrido y acciona la pieza móvil impidiendo el paso de la corriente por el circuito de control. Según el tipo de fin de carrera, puede haber una pieza NA, una NC o ambas.
SIN CONTACTO
FOTOELÉCTRICO
Los sensores fotoeléctricos se han convertido en elementos cotidianos presentes en máquinas, cintas transportadoras y todo tipo de procesos. Ofreciendo un tamaño conveniente sin perder robustez, los sensores fotoeléctricos le permitirán detectar la presencia de objetos de todos los tamaños, formas y colores.
Utilizando haces de luz infrarrojo, LED visible o láser, esta señal modulada se propaga a través del medio hasta alcanzar el objeto. Algunos sensores utilizan la propia reflectividad del objeto, siendo estos los sensores difusos. Los mismos pueden ser estándar, convergentes o divergentes. También se encuentran los sensores opuestos, que utilizan un emisor y un receptor, y los retroreflectivos, que hacen uso de un espejo para reflejar la luz.
Cuando el sensor detecta la presencia del objeto, la salida conmuta, activando salidas de tipo transistor de colector abierto PNP, NPN o bipolares, o bien utilizando salidas de relé electromecánico o de estado sólido.
La mayoría de aplicaciones le requerirán una alimentación del sensor en corriente continua, pero si lo requiere también se dispone de sensores de alimentación alterna, o universal.
MAGNÉTICOS

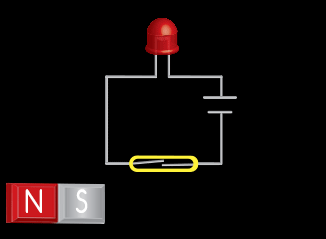

Los sensores magnéticos estan conformados por contactos tipo reed, cuyas placas encapsuladas en una bulbo de vidrio junto con gas inerte, son fácilmente influenciados por campos magnéticos. Estos sensores se utilizan en conjunto con un imán o una superficie imantada, de tal forma que la salida del sensor conmuta al acercarse a dicha fuente de campo magnético.
Con una amplia variedad de tamaños cilíndricos, estos sensores pueden ser utilizados con contactos NO o NC, y ser alimentados con tensión VAC o VDC.
La tecnología de sensor magnético resulta particularmente útil cuando se desea detectar una pieza metálica, en un ambiente con alta presencia de objetos metálicos, magnetizando la pieza a detectar para diferenciarla del resto de los objetos metálicos. Un ejemplo típico de esta tecnología, son los sensores de fin de carrera de cilindros neumáticos.

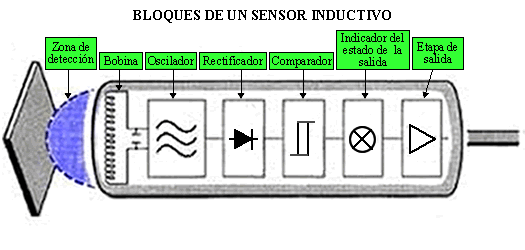

INDUCTIVO
A la hora de detectar objetos metálicos ferrosos, la primera opción es utilizar sensores inductivos. Los mismos ofrecen una detección robusta y confiable, desde muy pequeñas distancias como ser 1mm, hasta mayores distancias en los modelos más grandes.
Con cuerpo de acero inoxidable o bronce niquelado, se adaptarán a sus necesidades de aplicación. Ya sea con cuerpo cilíndrico desde 4mm hasta 30mm, o en formato rectangular, los podrá utilizar en infinidad de aplicaciones.
Las salidas están disponibles en formato de transistor de colector abierto, PNP, NPN o bipolar, o bien en conexión de 2-hilos en corriente continua o alterna.
Todos los sensores incluyen LED indicando el estado de conmutación de la salida, para una correcta verificación del desempeño del mismo.
CAPACITIVO
A la hora de detectar objetos que no sean necesariamente metálicos, a una corta distancia, la opción de sensores capacitivos es una excelente elección. Utilizando un principio de medición basado en la variación de capacitancia en el sistema al variar la ubicación del objeto a detectar, los sensores capacitivos son muy versátiles y útiles en infinidad de aplicaciones.
Los mismos ofrecen una detección robusta y confiable, desde muy pequeñas distancias como ser 1mm, hasta mayores distancias en los modelos más grandes.
Con cuerpo cilíndrico de plástico o bronce niquelado, se adaptarán a sus necesidades de aplicación.
Aparte de la aplicación donde se requiere detectar un objeto, los sensores capacitivos son también muy utilizados como interruptores de nivel, ya que pueden detectar presencia de líquido ó sólido a través de un visor de vidrio o acrílico. Esto implica que el sensor no se encuentra en contacto con el producto, haciéndolo ideal para aplicaciones de difícil instalación o con productos muy agresivos.
Las salidas están disponibles en formato de transistor de colector abierto, PNP o NPN, o bien en conexión de 2-hilos con alimentación VAC/VDC.
Todos los sensores incluyen LED indicando el estado de conmutación de la salida, para una correcta verificación del desempeño del mismo.
SÍMBOLO EN IEC
EL MÓDULO LÓGICO PROGRAMABLE
INSTRUCCIÓN DE CONTEO.
ESQUEMA DE CONTEO DE OBJETOS AUTOMÁTICA POR SENSOR DE PROXIMIDAD CONTROLADA POR MÓDULO LÓGICO PROGRAMABLE.
ESQUEMA DE ESCALERA AUTOMÁTICA ACCIONADA POR SENSOR FOTOELÉCTRICO CONTROLADO POR MÓDULO LÓGICO PROGRAMABLE.
Ver CACEL (Usar Internet explorer – Vista de Compatibilidad)
ESQUEMA DE APERTURA Y CIERRE DE PUERTA AUTOMÁTICA POR DETECTOR DE PRESENCIA E INTERRUPTOR DE POSICIÓN CONTROLADO POR MÓDULO LÓGICO PROGRAMABLE.
