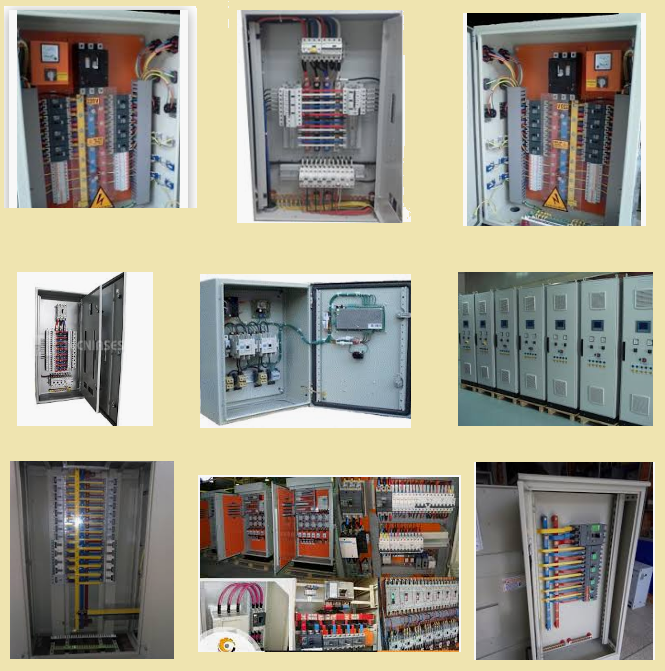

TABLEROS DE DISTRIBUCIÓN ELÉCTRICA.
Definición. Es un gabinete que contiene los componentes de un circuito eléctrico. Estos dispositivos pueden ser de control, maniobra, protección, alarma y señalización.
Su función es limitar el acceso a las personas y evitar accidentes por contacto eléctrico y la de proteger los dispositivos de las condiciones medio ambientales.
Partes.
TORNILLO DE BANCO:
Es una herramienta utilizada para la sujeción de piezas de trabajo de manera estas se puedan cortas, perforar, limar o cualquier operación que requiera la estabilización de la pieza. Fuente: De Maquinas y Herramientas
HERRAMIENTAS DE TRAZADO:

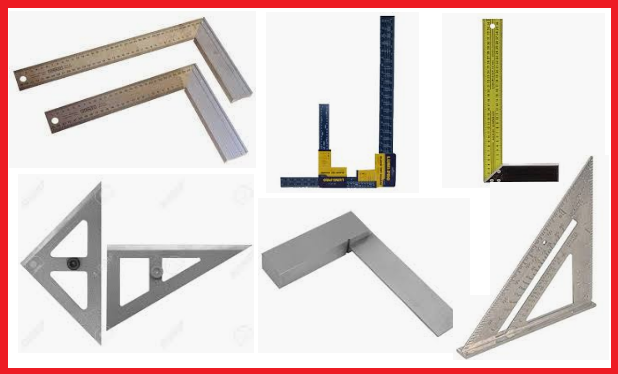

Escuadra.
La escuadra es un instrumento utilizado para realizar trazos angulares de manera exacta. Existen escuadras que permiten trazos de 90º, aunque también están las que permiten realizar trazos de 30º, 45º, 60º.
Una variación de la escuadra es el Goniometro que se utiliza para las mediciones angulares.
Rayador.
Es una herramienta utilizada para marcar y trazar los piezas que se han de formar, mecanizar o taladrar. Esta formado por un cuerpo cilíndrico de 8 a 10 centímetros de longitud y de 7 a 8 milímetros de diámetro con un hueco roscado en cada extremo donde se roscan las puntas de acero duro. Las puntas de acero duro afiladas y templadas tienen forma de una aguja. Una de ellas es habitualmente recta, la otra va acodada, casi a 90º para trazar en puntos o lugares donde se puede hacer con la punta recta.

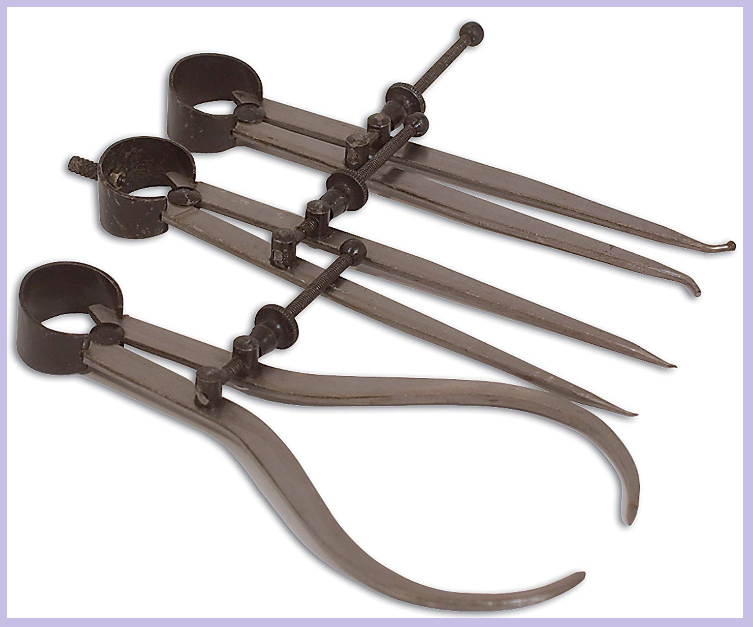

El compás.
El compás es un instrumento utilizado para trazar circunferencias o arcos de circunferencia (compás de punta), aunque también se pueden utilizar en la medición de distancias (compás de medición o de cantero).
Granete.
El granete o punzón es un instrumento utilizado para realizar marcas en superficies metalizas (aunque también pueden ser de otro material) con el fin de realizar perforaciones exactas con el taladro.
BROCAS CILÍNDRICAS HELICOIDALES:
Las brocas son herramientas utilizadas para realizar perforaciones en diferentes tipos de materiales. por lo general se dividen en brocas para madera, para metal y para concreto.
Las brocas se utilizan junto a los taladros o berbiquís.
Tipos.
ROSCADO CON MACHOS.
El macho de roscar es una herramienta manual utilizado para generar la parte interna de las tuercas o piezas que contengan roscas para recibir pernos u otros elementos de acople.
Rojo para aceros aleados
Azul para aceros inoxidables, y
Blanco para fierro fundido
TALADRADORAS:
Ver: De maquinas y herramientas – Taladros
Velocidad de corte
En metros por minuto:
D = Diámetro de la broca en milímetros
RPM = Revoluciones por minuto
En pies por minuto
D = Diámetro de la broca en pulgadas (o fracción de pulgadas)
LIMAS
Son herramientas utilizadas en el desbaste de piezas. Ver en Maquinas y Herramientas.

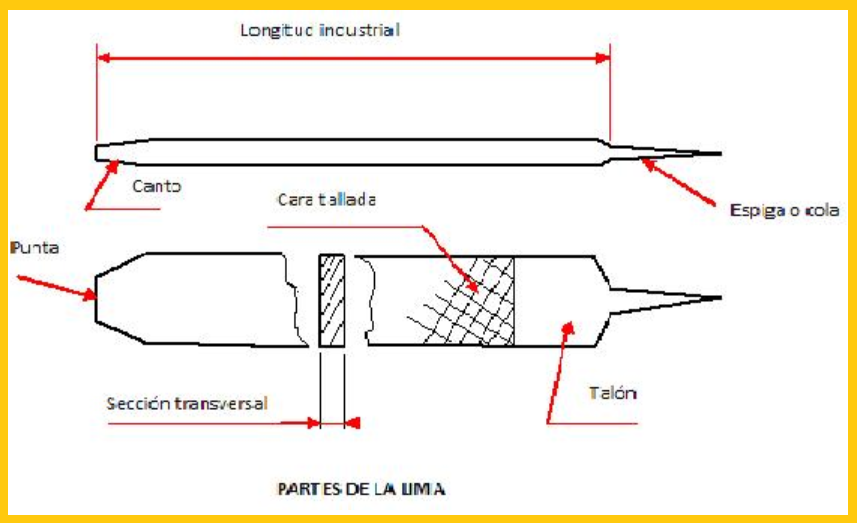

Partes .
- La espiga o cola: es la porción extrema de la lima donde se coloca el mango.
- El talón: es la parte del cuerpo de la lima que no está tallado.
- La cara: es el lado más ancho de la lima, posee dientes cortantes tallados en su superficie.
- El borde o la orilla: es el lado más estrecho de la lima, en algunos casos también tiene dientes cortantes.
- La punta: es el extremo de la lima opuesto a la espiga.
ASERRADO MANUAL
Ver: De Maquinas y Herramientas – Serruchos
Ver: De Maquinas y herramientas – Arco de Sierra
ESMERIL
Ver: De Maquinas y Herramientas – Esmeril
LIJAS
Ver: De Maquinas y Herramientas – Lijas
Graduación de Lijas:
CIZALLADO MANUAL DE CHAPAS
La cizalla es una herramienta utilizada para cortar papel, plástico o metal y pueden ser manuales o automáticas.
MARTILLOS DE MANO.
- Cerrajería y Ebanistería.
- Cerrajería y Ebanistería.
- Trabajos en metal.
- Trabajos en metal.
- Martillo de bola.
- De cabeza blanda.
- De albañil.
- De cabeza blanda.
- De cabeza blanda.
- Comba.
- Para bricolaje.
- 12. De carpintero, con saca-clavos.
- 13. De carpintero, con saca-clavos.
- 14. De carpintero, con saca-clavos.
- 15. De tramoyista.
- 16. De planchista. (con Tas 17 y 18).
- 19. De zapatero.
- 20. De zapatero.
- 21. De joyero.
- 22. De joyero.
Tipos.
TÉCNICAS DE DOBLADO DE PLANCHAS.
Son maquinas utilizadas para el doblado de tubos o planchas de manera que se pueda obtener dobleces y formas deseadas. Las plegadoras pueden ser manuales o automáticas.
