CONTROL MANUAL – AUTOMÁTICO DE ELECTRO-BOMBAS ALTERNADAS.
Los sistemas de electrobombas alternadas se utilizan cuando se desea garantizar la continuidad del servicio si una de las bombas falla o requiere de mantenimiento preventivo, además su uso permite dosificar el gasto de las bombas y prolonga su vida útil.
Este tipo de sistemas permite el funcionamiento de una o dos bombas en forma alternada o en forma simultánea dependiendo de los niveles de agua en el tanque receptor y en el pozo surtidor de forma que se garantice la parecencia constante del contenido. (1)
ELECTROBOMBAS.
DEFINICION.
Una bomba hidráulica es una máquina generadora que transforma energía, generalmente energía mecánica, en energía hidráulica del fluido incompresible que desplaza. Cuando esta bomba está accionada por un motor eléctrico se denomina electrobomba. (3)
Las electrobombas son dispositivos que se utilizan para bombear liquidos de un lugar a otro, sin importar el tipo. Hay Bombas que mueven: Aguas Sucias, Aguas Limpias, fluidos como vino, leche, entre otros.
Las bomba de agua se usan en actividades como:
- Desocupar Piscinas (Aguas Limpias)
- Desocupar Pozos Sépticos (Aguas Sucias)
- Regar Cultivos
- Abastecer de Agua un sitio sin acceso a ella, entre otros (4)
TIPOS.
Según el principio de funcionamiento (4)
BOMBAS VOLUMÉTRICAS:
Su principio de funcionamiento está basado en la hidrostática, de modo que el aumento de presión se realiza por el empuje de las paredes de las cámaras que varían su volumen. En este tipo de bombas, en cada ciclo el órgano propulsor genera de manera positiva un volumen dado o cilindrada. En caso de poder variar el volumen máximo de la cilindrada se habla de bombas de volumen variable. Si ese volumen no se puede variar, entonces se dice que la bomba es de volumen fijo. A su vez este tipo de bombas pueden subdividirse en
Bombas de émbolo alternativo, en las que existe uno o varios compartimentos fijos, pero de volumen variable, por la acción de un émbolo o de una membrana. En estas máquinas, el movimiento del fluido es discontinuo y los procesos de carga y descarga se realizan por válvulas que abren y cierran alternativamente. Algunos ejemplos de este tipo de bombas son la bomba alternativa de pistón, la bomba rotativa de pistones o la bomba pistones de accionamiento axial.
Bombas volumétricas rotativas o rotoestáticas, en las que una masa fluida es confinada en uno o varios compartimentos que se desplazan desde la zona de entrada (de baja presión) hasta la zona de salida (de alta presión) de la máquina. Algunos ejemplos de este tipo de máquinas son la bomba de paletas, la bomba de lóbulos, la bomba de engranajes, la bomba de tornillo o la bomba peristáltica.
(5)
BOMBAS ROTODINÁMICAS
El principio de funcionamiento está basado en el intercambio de cantidad de movimiento entre la máquina y el fluido, aplicando la hidrodinámica. En este tipo de bombas hay uno o varios rodetes con álabes que giran generando un campo de presiones en el fluido. En este tipo de máquinas el flujo del fluido es continuo. Estas turbomáquinas hidráulicas generadoras pueden subdividirse en:
Radiales o centrífugas, cuando el movimiento del fluido sigue una trayectoria perpendicular al eje del rodete impulsor.
Axiales, cuando el fluido pasa por los canales de los álabes siguiendo una trayectoria contenida en un cilindro.
Diagonales o helicocentrífugas cuando la trayectoria del fluido se realiza en otra dirección entre las anteriores, es decir, en un cono coaxial con el eje del rodete.
Según el tipo de accionamiento
Electrobombas. Genéricamente, son aquellas accionadas por un motor eléctrico, para distinguirlas de las motobombas, habitualmente accionadas por motores de combustión interna.
Bombas neumáticas que son bombas de desplazamiento positivo en las que la energía de entrada es neumática, normalmente a partir de aire comprimido.
Bombas de accionamiento hidráulico, como la bomba de ariete o la noria.
Bombas manuales. Un tipo de bomba manual como la bomba de balancín.
Motobombas diesel. Un tipo de bomba movido por un motor diesel.4
FUNCIONAMIENTO DE BOMBEO.
Ver: http://bombasysistemas.mx/PRODUCTOS/BOMBAS/CENTRIFUGA/DINAMICA_DE_EQUIPOS_(BSV)_PDF.pdf
CEBADO
Para el correcto funcionamiento de las bombas rotodinámicas se necesita que estén llenas de fluido incompresible, es decir, de líquido, pues en el caso estar llenas de fluido compresible (cualquier gas como el aire) no funcionarían correctamente.
El cebado de la bomba consiste en llenar de líquido la tubería de aspiración succión y la carcasa de la bomba, para facilitar la succión de líquido, evitando que queden bolsas de aire en el interior. Al ser necesaria esta operación en las bombas rotodinámicas, se dice que no tienen capacidad autocebante. Sin embargo, las bombas de desplazamiento positivo son autocebantes, es decir, aunque estén llenas de aire son capaces de llenar de fluido el circuito de aspiración.
CAVITACION
En lo referente a la cavitación, este fenómeno es muy dañino y se produce cuando las diferencias de presión a las que trabaja la bomba no son adecuadas.

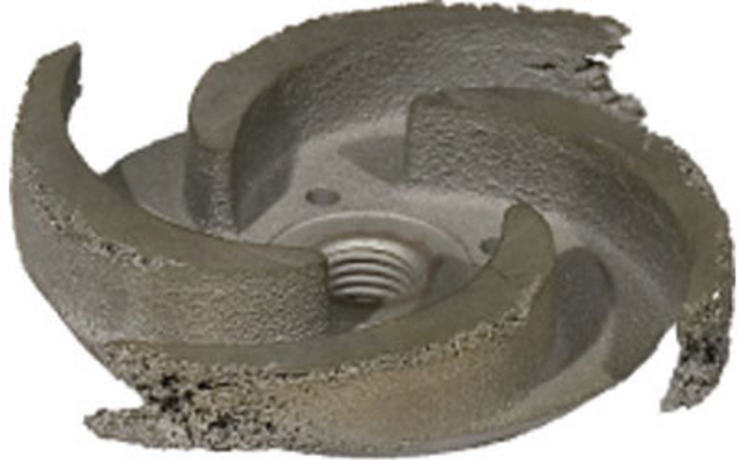

El gradiente de presión decreciente en la entrada al rodete provoca (si la presión estática en entrada es muy baja, menor que la presión vapor del fluido) que el fluido cambie su estado a gas formando una “burbuja” Al aumentar la presión, una vez en el rodete, implosiona violentamente elevando su temperatura a miles de grados, lo que a posteriori daña la máquina generando una serie de picaduras en el rodete.
Si en una bomba se produce el fenómeno de cavitación, debido a una mala regulación, dicha máquina reducirá su eficiencia rápidamente hasta quedar inservible.
Para solucionar el problema de la cavitación (si se detecta a tiempo) es necesario realizar un análisis minucioso de la bomba y la instalación en la rama de aspiración. A partir del análisis se debe realizar un estudio de las presiones dinámicas en la aspiración y diseñar una forma de aumentar dicha presión.
Como conclusión, decir que el mantenimiento preventivo es la mejor forma de afrontar estos problemas, ya que la revisión de estos sistemas con cierta periodicidad asegura el correcto funcionamiento del sistema y nos evitará problemas mayores en un futuro. (7)
ESPECIFICACIONES.
SELECTOR DE TRES POSICIONES
(8)
DEFINICION.
VER: http://coparoman.blogspot.pe/2014/08/selector-electrico-rotativo.html
CONTROLADOR POR CONDUCTIVIDAD

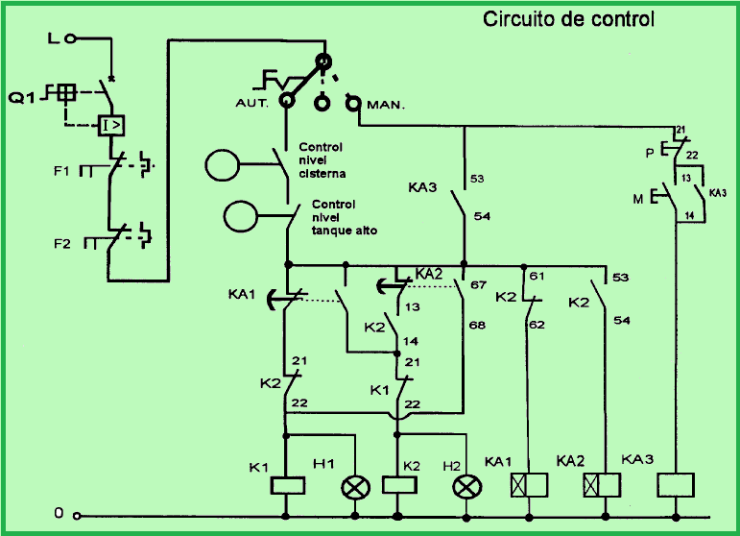

ESQUEMA DEL CIRCUITO DE CONTROL MANUAL AUTOMÁTICO DE ELECTRO BOMBAS ALTERNADAS. (2)
ESQUEMA DE CONTROL DE NIVEL POR CONDUCTIVIDAD.
CONTROL MANUAL – AUTOMÁTICO DE CALENTADOR INDUSTRIAL POR TERMOSTATO.
CALENTADOR INDUSTRIAL.
DEFINICION.
Un calentador de agua o caldera es un dispositivo termodinámico que utiliza energía para elevar la temperatura del agua y pueden ser para uso domestico, comercial o industrial.
TIPOS
Los tipos de calentadores de agua más conocidos son:
Calentadores de punto.
Instantáneo de paso o de flujo, estos calentadores son unidades muy pequeñas instaladas a poca distancia del lugar donde se requiere el agua caliente. Son alimentados con electricidad y se activan automáticamente por flujo o manualmente con un interruptor. Su uso se reduce a unas pocas aplicaciones comerciales o domésticas.
Tienen un reducido consumo eléctrico van desde 1500 W a 5000 W. Solo tienen un uso práctico en países de clima templado, dada su baja capacidad de calentamiento.
Podemos encontrar ejemplos de su uso instalados directamente a lavamanos o duchas (regaderas) de punto, comunes en viviendas económicas en países de clima templado.
Calentador de paso (eléctrico o de gas).
También llamados calentadores instantáneos o calentadores de flujo son también de reducido tamaño en los modelos eléctricos y algo más grandes en los modelos de gas natural o GLP. Son unidades que están apagadas, sin consumir energía, un sensor de flujo se activa cuando detectan circulación de agua e inician su procedimiento de calentamiento. Los modelos eléctricos van desde los 8 kW (1,91 kcalorías/s) hasta los 22 kW (5,26 kcalorías/s). Los modelos de gas pueden alcanzar 31,4 kW (8 kcal/s) como es el caso de un calentador de 18 L/min. Los modelos eléctricos están equipados con resistencias calentadoras de inmersión y los de gas encienden una llama que calienta un intercambiador de calor por donde circula el agua.
Los modelos más avanzados están equipados con controles electrónicos de temperatura y caudalímetros. De esta manera el usuario puede seleccionar la temperatura que desea en grados. El controlador electrónico mide el flujo de agua que está circulando, la temperatura de entrada, y gradúa la potencia que aplicarán la resistencias de calentamiento en el caso de los modelos eléctricos o el tamaño de la llama en los modelos a gas.
Los modelos eléctricos pueden aplicar el 99% de la energía consumida al agua, mientras que los modelos a gas alcanzan entre un 80% y un 90% de eficiencia. En el caso de los calentadores a gas la energía no utilizada se libera en forma de gases calientes.
Los modelos eléctricos pueden instalarse en lugares cerrados pues no requieren ventilación, en cambio los de gas deben instalarse en lugares ventilados o, si se instalan en lugares cerrados, deben dirigir los gases que expelen a través de un conducto de ventilación al exterior.
Calentador de acumulación eléctrico.
Calentadores de acumulación
Los calentadores de acumulación o termos, son los más económicos de explotación; poseen un tanque donde acumulan el agua y la calientan hasta alcanzar una temperatura seleccionada en su termostato. La capacidad de su depósito es muy variable y va desde los 15 litros hasta modelos de 1000 L. Utilizan como energía gas natural, gas propano (GLP), electricidad, carbón, luz solar, madera o keroseno. Para la selección del tamaño se debe considerar la cantidad de agua caliente que se pueda requerir en determinado momento, la temperatura de entrada del agua y el espacio utilizable.
Estos calentadores tienen la ventaja de suministrar agua caliente a temperatura constante por tantos litros como casi la totalidad de depósito. Además admite que se abran varios grifos a la vez sin que se vea afectada la temperatura del agua que surte lo que no ocurre en los calentadores instantáneos. Su desventaja está en el tamaño de su depósito si está mal elegido, pues si se agotase el agua caliente acumulada puede pasar un rato largo antes de que se recupere la temperatura, lo cual depende también de la energía utilizada.
Caldera.
FUNCIONAMIENTO.
TERMOSTATO.
DEFINICION.
SIMBOLO EN IEC.
PARTES
ESPECIFICACIONES
ESQUEMA DE CONTROL AUTOMÁTICO DE CALENTADOR INDUSTRIAL POR TERMOSTATO.
