Arranque estrella-triángulo con inversión de giro de un motor de inducción 3Ø.

Definición.

Permite cambiar el sentido de giro de un motor asíncrono trifásico mediante la actuación sobre dos pulsadores, y cada vez que el motor arranque, e independientemente del sentido de giro, iniciará la marcha en estrella, y una vez arrancado el motor, pasará a la conexión triángulo.

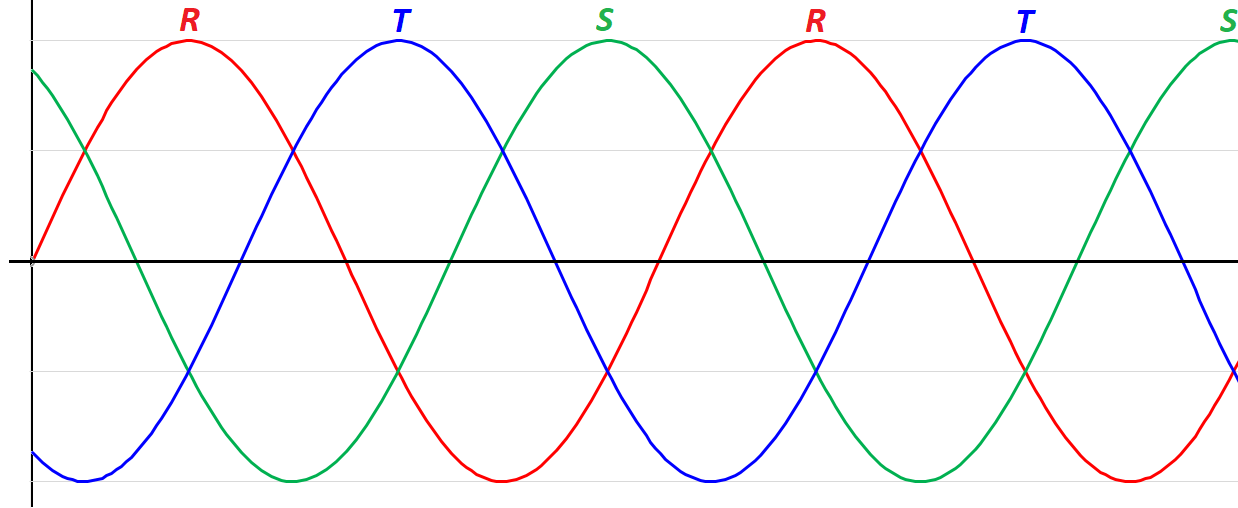

La inversión de giro de un motor trifásico se realiza cambiando el orden de dos de las tres fases que alimentan al motor.

Aplicaciones.

ARRANQUE ESTRELLA-TRIÁNGULO SEMIAUTOMÁTICO CON INVERSIÓN DE GIRO.

INVERSIÓN DEL SENTIDO DE GIRO DE UN MOTOR TRIFÁSICO. MANDO CON CONMUTADOR DE TRES POSICIONES.

INVERSIÓN DEL SENTIDO DE GIRO DE UN MOTOR TRIFÁSICO. MANDO CON PULSADORES PASANDO POR PARO

INVERSIÓN DEL SENTIDO DE GIRO DE UN MOTOR TRIFÁSICO. MANDO CON PULSADORES SIN PASAR POR PARO.

INVERSIÓN DEL SENTIDO DE GIRO DE UN MOTOR TRIFÁSICO. CON RETARDO A LA INVERSIÓN.

INVERSIÓN DEL SENTIDO DE GIRO DE UN MOTOR TRIFÁSICO. MANDO CON TEMPORIZADOR.

INVERSIÓN DEL SENTIDO DE GIRO DE UN MOTOR TRIFÁSICO. MANDO CON FINAL DE CARRERA.

ARRANQUE DIRECTO CON INVERSIÓN DE GIRO CON PARADA TEMPORIZADA.

ARRANQUE DIRECTO CON INVERSIÓN DE GIRO Y CICLO CONTINUO

Canalizaciones eléctricas

Se denomina canalización al conjunto de elementos que fijan y protegen los conductores eléctricos, desde la entrada a una edificación hasta los puntos de consumo.
Las canalizaciones utilizadas habitualmente en las instalaciones de baja tensión se agrupan en dos bloques principales los tubos protectores y las canales protectoras.

Tubos protectores.

Los tubos protectores son unos dispositivos cilíndricos que protegen y conducen el tendido de los conductores de una instalación desde su punto inicial hasta los dispositivos de consumo.
Los tubos protectores constituyen el tipo de canalización más utilizada en las instalaciones eléctricas de interior.

Tipos de tubos.

Atendiendo a las características constructivas y a los materiales empleados en su fabricación, los tubos se clasifican:

Según los materiales de que están fabricados, se puede diferenciar entre:

Metálicos.
No metálicos.
Mixtos.

Por sus características, se clasifican en:

Rígidos: Metálicos, No metálicos.

Flexibles: Metálicos con cubierta aislante, No metálicos o corrugados, No metálicos reforzados.

Tubos rígidos metálicos.

Son aquellos que requieren técnicas y herramientas especiales para su curvado. Se construyen de acero y aleaciones de aluminio, empleándose fundamentalmente en instalaciones de superficie donde se requiera una importante protección mecánica de los conductores.

Tubos rígidos de plástico.

Se fabrican en PVC y se utilizan básicamente en instalaciones de superficie. Al igual que los tubos metálicos su curvado se realiza con técnicas y herramientas especiales.

Tubos flexibles metálicos.

Se construyen con chapa metálica recubiertos con una envolvente de material plástico (PVC).

La cubierta puede ser lisa o corrugada y están diseñados para soportar sin deterioros un número elevado de flexiones.

Tubos flexibles no metálicos.

Dado que son tubos flexibles su curvado se realiza perfectamente con las manos sin necesidad de ninguna herramienta. Se construyen con materiales plásticos PVC y dada su forma exterior estriada reciben el nombre de corrugados.

Canal protectora.

Canal protectora o canaleta como el material de instalación formado por un perfil rectangular de paredes perforadas o lisas, destinado a alojar conductores o cables eléctricos, cerrado por una tapa desmontable.

Se utilizan para instalaciones de superficie ancladas sobre paredes, techos, columnas, suelos, calzadas, etc. y para el cableado de cuadros eléctricos.

Bandejas metálicas.

Cuando una instalación de superficie necesita una protección mecánica importante, contra golpes a los cables.

Las bandejas metálicas deben conectarse a la red de tierras de tal forma que quede asegurada su continuidad eléctrica. No obstante, la bandeja no puede utilizarse como conductor de protección o de neutro.
